Mécanisme, caractéristiques des défauts et risques de la déformation de l'extrémité de la bande isolante provoquée par une faible précision dimensionnelle du moule

La déformation des extrémités des entretoises isolantes thermiques PA66GF25 constitue un défaut de qualité fréquent lors de la fabrication, de l’assemblage et de l’utilisation ultérieure des portes et fenêtres. Ses principales manifestations sont des extrémités coupées incurvées, des bords renflés, des écarts‑de‑largeur, des enfoncements des coins et une forme d’extrémité asymétrique. Dans les cas graves, il survient une torsion locale de l’extrémité et une distorsion de la section transversale. Celles‑ci nuisent directement à la précision de montage des entretoises insérées ainsi qu’à la stabilité structurelle des profilés composites.

Les inspections pratiques de contrôle‑qualité au cours de la fabrication montrent que la cause cachée de la plupart des défauts de déformation d’extrémité ne se trouve pas dans les opérations ultérieures de stockage, de transport ou de coupe. Il s’agit plutôt de défauts structurels innés provoqués par une précision dimensionnelle insuffisante des outils de fabrication principaux. L’outil d’extrusion sert de moule de référence pour le façonnage des entretoises isolantes thermiques. Les erreurs dimensionnelles de l’ouverture de filière, les cavités inégales et le manque de précision des coins de l’outil se concentrent au niveau des extrémités des entretoises et provoquent des anomalies de déformation persistantes et produites par lots. Le présent article analyse profondément le mécanisme de formation sous‑jacent, les caractéristiques typiques des défauts et les risques d’ingénierie liés à la déformation d’extrémité causée par l’imprécision de l’outil. Il fournit des bases techniques pour la gestion de la qualité de production et la résolution des défauts.

Les entretoises isolantes thermiques en PA66 sont fabriquées par extrusion de matière fondue à haute température. Le matériau fondu reproduit la section transversale à travers la cavité de l’outil. Les extrémités finies des entretoises sont obtenues après façonnage, refroidissement et coupe à longueur. En tant que surface de coupe de la section du profilé, l’extrémité de l’entretoise reflète le plus clairement la précision de façonnage de l’outil. Un outil haute‑précision dispose de dimensions de cavité régulières, de coins symétriques et d’un écoulement de matière équilibré au niveau des canaux d’écoulement. Le profilé extrudé conserve une géométrie de section constante sur toute sa longueur. Après la coupe, on obtient des extrémités planes et bien coupées sans déformation ni décalage dimensionnel.

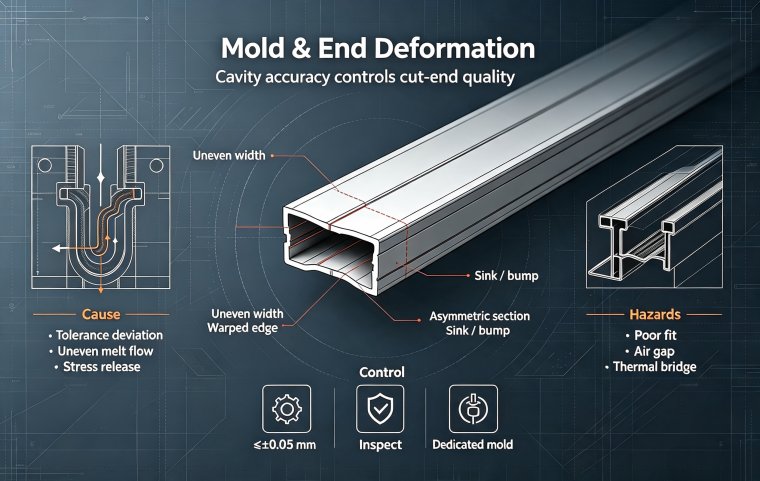

Les outils à faible précision dimensionnelle présentent souvent une largeur d’ouverture de filière irrégulière, des coins de cavité usés et décalés, une résistance d’écoulement inégale entre les canaux gauche et droit ainsi que des écarts de rayon au niveau de la zone de façonnage des extrémités. Lors de l’extrusion du nylon fondu renforcé de fibres de verre, la vitesse d’écoulement du matériau et la pression de la matière fondue varient fortement selon les différentes zones de la section transversale. Des contraintes internes inégales s’accumulent alors au sein du profilé. Ces contraintes latentes se répandent sur toute la longueur de l’entretoise. Elles sont libérées instantanément au moment de la coupe, se concentrent sur l’extrémité et produisent des défauts visibles : incurvation, distorsion et décalage des coins.

Contrairement à la partie centrale du profilé contrainte par sa structure fermée, l’extrémité de l’entretoise isolante est une section libre. Elle n’est soumise à aucune contrainte de traction ni restriction structurelle des segments voisins du profilé. Toutes les disparités de contraintes issues des défauts d’outillage sont entièrement dissipées au niveau de l’extrémité. Cela explique pourquoi les défauts dimensionnels de l’outil se manifestent majoritairement par une déformation de l’extrémité, un défaut de moulage inné et irréversible.

Premièrement, la déformation par décalage de largeur au bout de l’entretoise. Les écarts unilatéraux des dimensions de la filière et l’usure inégale de la cavité génèrent de minuscules différences de largeur sur la section du profilé extrudé. L’extrémité coupée possède donc des largeurs différentes de chaque côté. Cette forme décalée empêche un ajustement parfait avec la rainure du profilé en aluminium. Des coincements unilatéraux et des espaces inégaux apparaissent fréquemment lors de l’insertion de l’entretoise.

Deuxièmement, l’incurvation des coins et le renflement des bords au niveau de l’extrémité. Une précision de polissage insuffisante et de petites irrégularités sur les coins de la cavité provoquent un refroidissement et un façonnage hétérogènes des zones des coins pendant la solidification de la matière fondue. Des contraintes locales s’accumulent, ce qui fait légèrement se courber les coins vers le haut ou vers le bas après la coupe et crée des bords gonflés. Après le montage, une pression exercée contre les parois de la rainure du profilé apparaît et génère des contraintes durables liées à l’assemblage.

Troisièmement, la déformation asymétrique de la section transversale de l’extrémité. Des structures de dérivation des canaux d’écoulement asymétriques et des erreurs dimensionnelles au sein de la cavité de calibrage entraînent des épaisseurs et des rayons différents entre la partie gauche et droite du profilé. La géométrie penchée et déséquilibrée de l’extrémité rompt l’ajustement coordonné entre l’entretoise isolante thermique et le profilé aluminium et provoque une charge excentrée lors du montage.

Quatrièmement, les enfoncements locaux et les déformations irrégulières de l’extrémité. Les outils bas de gamme ont une filière imprécise, des saillies formées par des accumulations de matière et des creux d’usure à l’intérieur de la cavité. Ces défauts sont reproduits sur la section du profilé et causent des creux, des bosses et des surfaces d’extrémité irrégulières, ce qui dégrade fortement la précision d’ajustement des profilés associés.

Tout d’abord, la précision d’assemblage est compromise et la stabilité des profilés composites diminue. Les extrémités déformées des entretoises isolantes ne peuvent pas glisser sans accroc dans les rainures des profilés aluminium. Pendant la fabrication, les ouvriers enfoncent souvent les entretoises par‑force. Cet assemblage forcé déforme les rainures du profilé et emprisonne des contraintes résiduelles dans l’entretoise. Lors de l’utilisation ultérieure des portes et fenêtres, des torsions du profilé, des déformations des vantaux et des liaisons d’angles desserrées sont très probables.

Ensuite, des espaces d’ajustement désordonnés altèrent les performances d’étanchéité économe‑énergie. Les extrémités déformées empêchent un contact étroit entre l’entretoise isolante et le profilé aluminium. Des espaces et des vides locaux créent des chemins de convection aérienne invisibles et des ponts thermiques au travers du profilé, ce qui réduit drastiquement le pouvoir isolant des portes et fenêtres. Un contact irrégulier des joints d’étanchéité entraîne des problèmes récurrents : fuites d’air, infiltrations d’eau et baisse de l’isolation acoustique.

Enfin, les pertes de matériau et les risques de service après‑vente augmentent. Les entretoises aux extrémités déformées ne peuvent pas être montées selon les normes, ce qui élève les taux de rebut et de reprise ainsi que les frais de production. S’agissant d’un défaut structurel inné, la libération continue des contraintes en cours d’utilisation peut créer des fissures d’extrémité et des fractures étendues, source de risques par lots pour le service après‑vente des chantiers de construction.

Premièrement, contrôler rigoureusement la précision d’usinage des outils. Avant leur mise en service, les outils neufs doivent subir un contrôle complet des dimensions de filière, de la symétrie de cavité, de la précision des coins et de l’uniformité des canaux d’écoulement. Toutes les tolérances d’outil doivent satisfaire la norme nationale haute‑précision de ±0,05 mm. Les outils qui échouent au contrôle de précision sont interdits des essais et de la production en série.

Deuxièmement, mettre en place un système d’étalonnage périodique des outils. Les outils de production de masse sont démontés à intervalles réguliers pour examiner l’usure de la cavité. Les techniciens réalisent rapidement un polissage pour corriger les écarts des coins et des soudures de réparation sur les zones usées, afin d’éviter une déformation par lots provoquée par la baisse de précision de l’outil.

Troisièmement, appliquer la règle des outils dédiés. Chaque spécification et chaque classe de précision des entretoises isolantes thermiques disposent de leur propre outil. L’échange des outils est interdit. On évite ainsi un décalage entre dimensions de cavité et caractéristiques produit, source des défauts de déformation au façonnage.

La déformation de l’extrémité de l’entretoise isolante thermique n’est pas simplement un problème lié au procédé de coupe. Le manque de précision dimensionnelle des outils d’extrusion constitue la cause innée principale de ces défauts. Les minuscules écarts dimensionnels, les asymétries structurelles et l’insuffisante précision des coins de la cavité d’outil se transforment en contraintes internes du profilé. Celles‑ci sont finalement libérées au niveau des extrémités et causent la déformation. Le contrôle strict de la précision d’usinage et d’entretien des outils, pour éliminer à la source les écarts de contraintes de façonnage, est la mesure décisive permettant d’éviter les déformations d’extrémité d’origine outil et de garantir la précision de montage ainsi que la qualité technique des entretoises isolantes thermiques. Indique‑moi simplement si tu souhaites que je traduise tes prochains textes dans une autre langue étrangère.
