Comparaison des propriétés mécaniques, de la compatibilité d’assemblage et des caractéristiques de défaillance en service à long terme des bandes isolantes thermiques en PA6 et PA66

Introduction

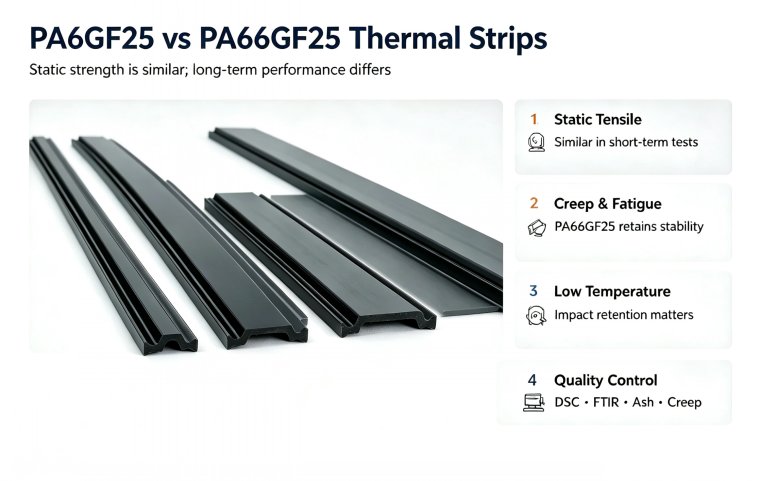

Les bandes isolantes thermiques PA6GF25 et PA66GF25 sont toutes deux des profilés extrudés en polyamide renforcé de fibres de verre. Lors des essais de traction statique à court terme à température ambiante, la différence des valeurs de traction de certains échantillons formulés est facilement sous-estimée. Cependant, sur les critères d’évaluation à long terme, notamment la fatigue dynamique, le choc à basse température, le fluage, l’accrochage durable avec les profilés aluminium après assemblage composite et le taux de conservation des propriétés après vieillissement, les écarts entre les deux matériaux ne cessent de s’agrandir. Cet article se concentre sur les indicateurs mécaniques, la ténacité à basse température, la compatibilité d’assemblage par insertion, les modes de défaillance par fluage à long terme et les méthodes d’essai d’identification. Il réalise une comparaison technique pour les applications du génie civil, servant de référence à l’évaluation technique des fabricants de profilés, des laboratoires d’essais et des systèmes de fenêtres et portes.

I. Différences des propriétés mécaniques statiques à température ambiante et du comportement en fatigue dynamique

Dans les conditions normalisées à 23 ℃ et pour les essais de traction statique, le PA6GF25 et le PA66GF25 avec la même teneur en fibres de verre présentent des plages de résistance à la traction longitudinale proches. Certains échantillons de PA6 modifié affichent même des résultats de traction initiaux favorables, ce qui est la principale source de confusion entre ces deux produits sur le marché. Néanmoins, la propriété de traction statique est un indicateur de charge instantanée et ne peut pas refléter les états de contrainte à long terme des fenêtres et portes.

À l’intérieur des profilés, les bandes isolantes à rupture de pont thermique subissent en permanence des charges statiques et alternées superposées : charge propre, pression du vent, contraintes de traction-compression provoquées par la dilatation thermique et la contraction au froid, ainsi que des microvibrations sismiques ; ce régime combine fluage à long terme et fatigue. Les chaînes moléculaires de la matrice PA6 sont plus flexibles, ce qui entraîne une vitesse de fluage plus élevée sous charge constante et une accumulation continue des déformations au fil du temps d’utilisation. La matrice PA66 présente une rigidité supérieure et une meilleure résistance au glissement moléculaire, avec une déformation de fluage à long terme plus faible et une stabilité dimensionnelle supérieure sous charge prolongée.

Lors des essais de fatigue sous chargements cycliques répétés, le PA6 perd sa résistance plus rapidement après de nombreux cycles de contrainte, et des microfissures ont tendance à apparaître et à se propager à l’interface entre la fibre de verre et la résine. La matrice résineuse du PA66 présente une liaison interfaciale plus stable avec la fibre de verre, offrant une durée de vie en fatigue plus longue et une marge de sécurité mécanique plus élevée pour les façades de grands bâtiments, les fenêtres et portes de grande dimension, ainsi que les zones soumises à une forte pression du vent.

II. Différences du comportement au choc sans entaille à basse température et de la fragilité à basse température

La résistance au choc à basse température est un indicateur clé pour le choix des matériaux dans les projets des régions froides du nord et des zones de haute altitude. La résine pure de PA6 possède une meilleure ténacité à basse température que le PA66, un avantage marqué dans les systèmes non renforcés. Cependant, après ajout de 25 % de fibres de verre, le mécanisme de renforcement du matériau change ; les fibres de verre agissent comme des points de concentration de contraintes et affaiblissent considérablement l’avantage de ténacité de la résine de base.

Les bandes isolantes thermiques PA6GF25 conservent des valeurs de choc acceptables aux alentours de 0 ℃, mais la résistance au choc chute brutalement et le risque de fragilisation augmente lorsque la température descend à -20 ℃ ou -30 ℃ dans des conditions de froid intense. Le PA66GF25 montre une courbe de dégradation des performances plus douce dans les gammes de basse température, conserve une proportion plus élevée de sa résistance au choc à froid et possède une température critique de fissuration fragile plus basse.

Il existe une idée reçue courante dans l’ingénierie : considérer simplement que le PA6, plus tenace, convient aux régions froides. Cette conclusion ne vaut que pour le nylon non renforcé. Les bandes isolantes thermiques appartiennent à des systèmes modifiés renforcés de fibres de verre, les règles de ténacité de la résine pure ne peuvent donc pas être appliquées directement. Pour les bandes isolantes des fenêtres et portes en zones froides, outre la résistance au choc, il faut aussi prendre en compte la fatigue thermique induite par les alternances répétées entre basses et hautes températures. La matrice PA6 a un coefficient de dilatation linéaire plus important et une compatibilité moins bonne avec l’alliage d’aluminium que le PA66, ce qui génère des contraintes interfaciales plus élevées pendant les cycles thermiques et favorise l’apparition de microfissures internes.

III. Coefficient de dilatation linéaire, accrochage de la bande et compatibilité d’assemblage avec les profilés en alliage d’aluminium

Le coefficient de dilatation linéaire de l’alliage d’aluminium reste stable à environ 23×10⁻⁶/℃. Le point essentiel d’un appariement durable entre les bandes isolantes thermiques et les gorges des profilés aluminium est de maintenir des coefficients de dilatation linéaire aussi proches que possible, afin de réduire la contrainte de cisaillement interfaciale provoquée par les variations de température. Le PA6GF25 a un coefficient de dilatation linéaire supérieur à celui du PA66GF25 : il s’allonge davantage à la chaleur et se contracte davantage au refroidissement.

Le procédé d’assemblage par insertion consiste à presser les bandes isolantes dans des gorges moletées des profilés aluminium, pour former une structure sollicitée globalement par l’accrochage des dents aluminium. Si la bande isolante présente une déformation thermique excessive, elle génère des contraintes internes de compression dans la gorge lorsqu’elle s’allonge sous la chaleur estivale ; en hiver, lors de la contraction, la force de serrage des dents d’accrochage diminue et un desserrage de l’assemblage peut survenir. Après des cycles répétés, un glissement apparaît à l’interface composite et l’ensemble de la structure isolante du profilé est défaillant : cela se traduit par une hausse de la valeur U, des infiltrations d’eau dans les cavités et des fuites d’air aux jonctions des profilés.

Par ailleurs, les variations dimensionnelles du PA6 liées à l’absorption d’humidité se superposent à la déformation thermique. Il gonfle en absorbant l’humidité pendant les saisons chaudes et humides, et se rétracte en perdant de l’humidité pendant les saisons sèches. Ces doubles fluctuations dimensionnelles endommagent progressivement la structure d’accrochage moletée. Le PA66 a un taux d’absorption d’humidité plus faible et des variations dimensionnelles plus limitées dues au couplage température-humidité, ce qui assure une meilleure stabilité à long terme de la structure composite avec les profilés aluminium. Cette différence d’adéquation durable est encore plus marquée pour les fenêtres et portes de système ainsi que les profilés composites collés par injection.

IV. Conservation des propriétés après vieillissement et distinction des modes de défaillance typiques

Les essais de vieillissement accéléré artificiel (vieillissement UV, vieillissement hygrothermique et vieillissement thermique) permettent de prédire la durée de vie à long terme des bandes isolantes thermiques. Après des essais de vieillissement de même durée, le PA6GF25 présente des taux de conservation de la résistance à la traction et de la résistance au choc inférieurs à ceux du PA66GF25.

Chemins de défaillance typiques des bandes isolantes en PA6 : fluage à haute température → rétraction / allongement dimensionnel → desserrage de l’accrochage → défaillance de l’étanchéité ; choc continu à basse température associé à des contraintes alternées → rupture fragile de la matrice ; absorption hygrothermique prolongée → décollement interfacial et fibres de verre apparentes. Les défaillances des bandes en PA66 proviennent majoritairement de défauts de fabrication : ajout de matières premières recyclées, teneur insuffisante en fibres de verre ou contraintes internes excessives issues de l’extrusion. Avec des matières premières conformes, le PA66 affiche une courbe de dégradation par vieillissement modérée et un cycle de défaillance plus long.

Il convient de préciser qu’un taux de défaillance plus rapide ne signifie pas que le PA6 est inutilisable. Les deux matériaux diffèrent par leur mécanisme de rupture, leur marge de sécurité et leur durée de vie de conception. Le PA6 peut être employé dans certains cas pour des fenêtres et portes simples de bâtiments bas, avec une courte durée de vie prévue et des charges modérées. Pour les immeubles de grande hauteur, les bâtiments à très basse énergie et les environnements côtiers fortement corrosifs exigeant une grande stabilité à long terme, la marge de sécurité des systèmes PA6 ne permet pas d’atteindre la durée de vie prévue.

V. Identification sur site et en laboratoire, contrôle par échantillonnage et méthodes d’évaluation

Outre l’essai de température de fusion par DSC, plusieurs méthodes de détection peuvent être combinées pour distinguer les deux types de bandes isolantes. La spectroscopie infrarouge à transformée de Fourier (FTIR) permet d’identifier directement les pics d’absorption caractéristiques de la matrice résineuse et de déterminer qualitativement si le substrat est du PA6 ou du PA66. L’essai de teneur en cendres vérifie le taux de charge en fibres de verre pour exclure un apport insuffisant de fibres. Les essais de cycles de hautes et basses températures et les essais de fluage quantifient les écarts de déformation à long terme.

Certains fournisseurs sur le marché étiquettent faussement des bandes isolantes PA6GF25 comme PA66GF25, profitant de leurs données de traction statique similaires pour substituer des produits de qualité inférieure, ce qui crée des risques lors des contrôles ultérieurs des projets et de la réception énergétique. Les fabricants de profilés ne doivent pas réaliser uniquement des essais de traction à température ambiante dans le cadre du contrôle à réception par échantillonnage ; ils doivent ajouter l’analyse qualitative du pic de fusion par DSC pour confirmer le type de substrat.

Le contrat technique d’approvisionnement doit spécifier le type de substrat, les normes applicables et les essais requis. Il convient de distinguer si la norme GB/T 23615.1‑2017 pour substrat PA66 est appliquée, ou de définir les indicateurs techniques et les limites d’acceptation pour le substrat PA6, afin d’éviter les litiges qualité ultérieurs.

Conclusion

Les écarts mécaniques entre les bandes isolantes PA6GF25 et PA66GF25 résident principalement dans la stabilité au fluage, la résistance à la fatigue, la conservation des propriétés à basse température et l’adéquation durable de l’accrochage avec les profilés aluminium. L’essai de traction statique ne peut servir que d’indicateur de tri basique, pas de fondement pour identifier le substrat. Lors de la sélection et de l’évaluation du matériau, un jugement global est nécessaire, intégrant la classe de pression du vent, le climat d’utilisation, la hauteur du bâtiment, la durée de vie de conception et les critères d’acceptation. Un système complet de contrôle à réception et d’évaluation des performances doit être mis en place.
